| 加工定制：是 | 种类：水泥回转窑 | 适用对象：水泥 |
| 冶炼工艺：火法冶炼 | 作业方式：焙烧 | 品牌：鹏飞 |
| 型号：鹏飞 | 炉衬类型：耐火材料 | 用途：熟料生产 |
| 外形尺寸：9999mm | 规格：Φ3.2×52m;Φ3.5×54m;Φ4.0×60m;Φ4.3×64m;Φ4.8×74m;Φ5.0×78m |

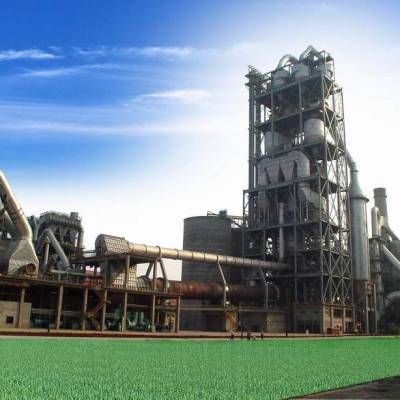

“鹏飞”回转窑〈水泥回转窑、红土镍矿回转窑、钛白粉回转窑、石灰回转窑、垃圾焚烧回转窑〉，规格：Φ3.2×52m;Φ3.5×54m;Φ4.0×60m;Φ4.3×64m;Φ4.8×74m;Φ5.0×78m等等。“鹏飞”回转窑是煅烧水泥熟料的主要设备，已被广泛用于水泥、冶金、化工等行业。该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成，该回转窑具有结构简单，运转可靠，生产过程容易控制等特点。
“鹏飞”生产的回转窑煅烧系统装备通过技术创新，在该系统中采用国内外进的液压挡轮装置、采用计量精度很高的计量柱塞泵、高精度的调速阀和接触式石墨块密封装置等国内***技术。为了提高自动化程度，窑头采用工业电视看火，工艺流程模拟荧光屏，煅烧带采用红外线扫描仪把煅烧带的煅烧情况直接反映在计算机上，这些新技术的使用直观感强，操作方便，使用可靠。稳定了热工制度，提高了设备运转率，与同规格设备相比，运转率提高了10％，产量提高了5％-10％，热耗降低15％。
技术参数：
规格（米） | φ2.8/2.5×44 | φ3×48 | φ3.2×50 | φ3.3×50 | φ3.5×54 | φ4×60 | φ4.3×64 | φ4.8×74 | φ5.0×74 | φ5.6×87 | φ6.0×95 | ||
生产能力（吨/天） | 300 | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
窑体斜度（％） | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
支承数（个） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
挡轮形式 | 机械 | 机械或液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | ||
窑体转速 | 主传动（转/分） | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | Max4.23 | Max5 | |
辅助传动（转/分） | 4.75 | 9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | 7.58 | 8.7 | 9.2 | ||
主 | 电 | 型号 | ZSN4-225-21 | Z2-101 | ZSN4-280-191B | ZSN4-280-191B | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN4-450-092Lp44 | ZSN4-450-092 | ZSN4-450-12 | ZSN4-500-092 |
额定功率（千瓦） | 55 | 100 | 160 | 160 | 220 | 315 | 400 | 630 | 710 | 800 | 950×2 | ||
调速范围（转/分） | ～1000 | ～1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 | 1500 | 87.5～1000 | 100～1000 | 100～1000 | ||
额定电压（伏） | 440 | 220 | 440 | 440 | 440 | 440 | 440 | 660 | 600 | 600 | 600 | ||
减 | 型号 | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-3105VIBL | JH710C-SW305-40 | JH280C-45 | JH900C-SW305-25 | JH900C-SW305-28 | |
总速比 | 49-63 | 50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | 28 | 23.901 | 26.646 | ||
辅 | 电 | 型号 | Y122M-4 | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y225M-4 lp44 | Y250M-4 | Y280M-4 | Y315M1-4 |
额定功率（千瓦） | 4 | 7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
额定转速（转/分） | 1440 | 970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
额定电压（伏） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
减 | 型号 | ZL35-16 | ZL35-7-1 | ZSY160-31.5-‖ | ZSY355-31.5 | ZSY355 | YNS440-45‖R | YNS497-45ZC | JH220C-SW302-28 | JH280C-45 | ZSY400-35.5-︱ | ZSY450-35.5-︱ | |
总速比 | 40.44 | 14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | 45 | 35.795 | 35.795 | ||
总重（不包括耐火砖）（吨） | 177 | 213 | 280.6 | 317 | 341 | 434 | 562 | 854 | 885 | 1201 | 1580 | ||
